自动喷漆自动转件机器人系统完整组成

整套系统分为防爆机器人本体单元、转件变位单元、喷漆供漆单元、气动/雾化单元、电气控制单元、安全防护单元、废气废水处理单元防爆七大核心模块，适用于塑胶、五金、家具、汽配自动喷涂流水线。

一、喷涂机器人本体单元（执行喷涂动作）

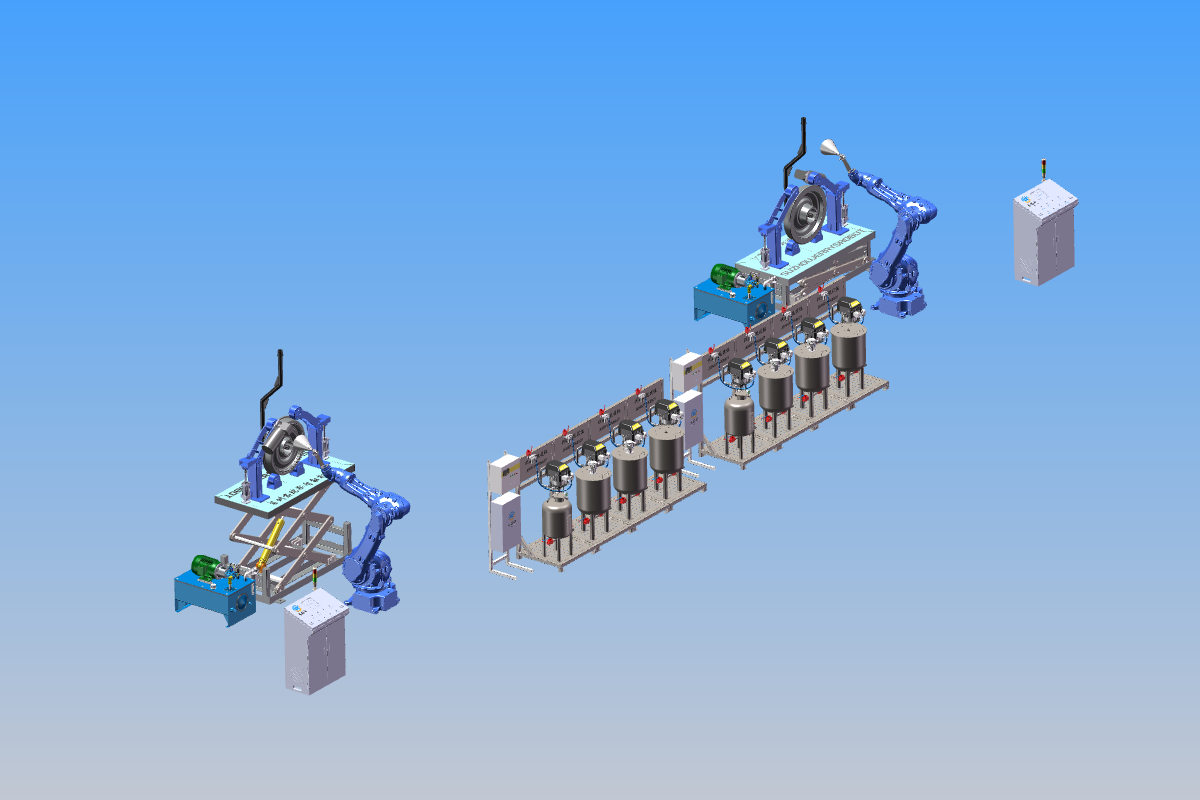

1. 多轴喷涂机器人 - 6轴通用喷涂机器人：手臂柔性运动，覆盖工件各个面，内置防爆电机、防爆线缆（喷漆属易燃易爆环境，必须防爆等级Ex） - 壁挂/落地/倒装三种安装形式，负载适配静电枪、空气喷枪、旋杯

2. 末端喷涂执行件 - 空气自动喷漆枪、高压静电旋杯、静电喷枪 - 枪架、枪微调机构、自动清洗阀组（自动洗枪、换色）

3. 机器人附属 - 防爆示教器：手持编程，轨迹示教、喷涂参数设置 - 机器人控制柜：伺服驱动、运动控制模块、安全回路 - 拖链管线包：集成气管、油漆管、高压电缆、清洗溶剂管

二、自动转件变位单元（实现工件翻转、旋转，配合机器人无死角喷涂）

1. 单/双工位旋转转台（小件） - 伺服旋转变位机：360°连续旋转、角度定位，调速可调 - 气动分度转台：间歇定位，低成本方案

2. 翻转变位机（大件/多面工件） - 双轴翻转机构：X轴旋转+Y轴翻转，工件可立转、平躺翻转 - 承载工装夹具：快速治具、快拆卡盘、磁吸/弹性夹持（适配五金/塑料）

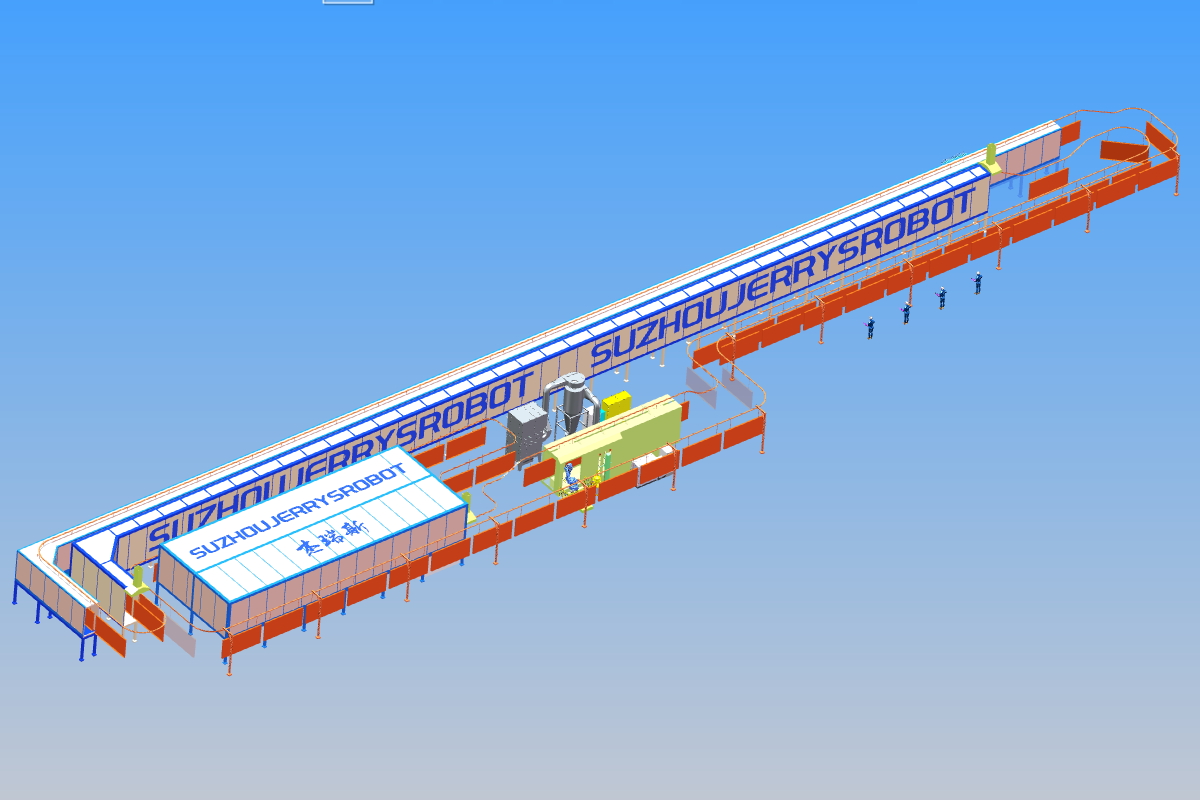

3. 流水线输送转件系统（流水线式）

1. 地轨行走机构：机器人地轨，扩大喷涂行程

2. 悬挂输送链+自转吊具：工件随链条移动同时自身旋转（吊挂喷漆线主流）

3. 滚筒输送+侧边旋转工装：平板件、板材输送自转

4. 转件驱动配套 伺服电机、减速机、定位传感器、刹车装置、工装快换接口

三、供漆与自动换色单元（油漆输送、配比、清洗）

 1. 油漆压力桶/隔膜泵供漆压力桶储存底漆、面漆、清漆；气动隔膜泵稳定输送油漆，稳压阀控漆压

2. 多色换色阀组多路换色阀，一键切换不同颜色，内置溶剂清洗通道

3. 自动清洗系统溶剂罐、清洗泵、回流管路；喷涂完成自动冲洗枪嘴、管路，避免堵漆、色差

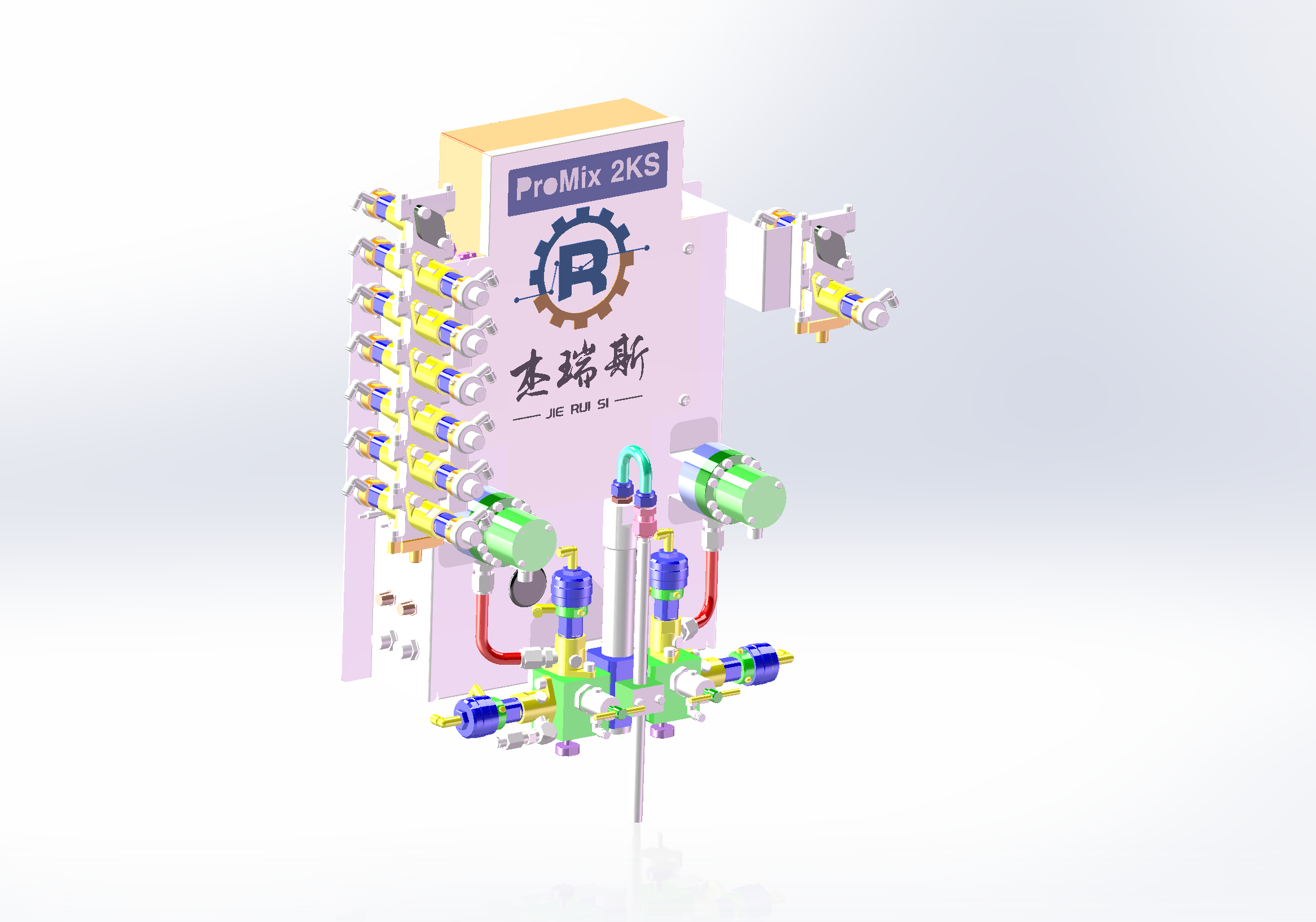

4. 配比系统（可选）双组份配比机：自动混合主漆+固化剂，精准配比，适合PU漆、金属漆

四、气动、雾化与静电发生单元

1. 洁净干燥气源系统空压机、冷冻干燥机、精密过滤器、储气罐；提供无水无油洁净压缩空气（保证漆膜质量）

 2. 气动控制元件电磁阀、调压阀、油水分离器、节流阀，控制枪雾化、扇面、转台旋转夹紧

 3. 高压静电发生器（静电喷涂专用）输出60–120KV高压，油漆颗粒带电，提升上漆率、边角覆盖率，配套高压电缆、保护电阻

五、电气与中央控制系统（大脑）

1. 主PLC控制柜西门子/三菱/台达防爆PLC，统筹机器人、转件变位、供漆、流水线联动

2. 人机界面HMI触摸屏设定喷涂速度、旋转转速、漆压、静电电压、清洗时间、工序配方存储

3. 传感器检测模块- 光电传感器、接近开关：工件有无检测、到位信号 - 编码器：转件旋转角度、速度反馈 - 压力传感器：漆压、气压监控 - 液位传感器：油漆、溶剂低液位报警

4. 联动通讯系统 Profinet/Modbus通讯，机器人控制柜与主PLC信号交互，实现“转件到位→机器人启动喷涂→喷涂完成→转件下料”全自动流程

5. 报警与数据记录故障代码、产量计数、运行参数存储，远程监控接口（可选）

六、防爆、安全防护单元（喷漆房强制配置） 喷漆属于易燃易爆危险工序，全套防爆设计：

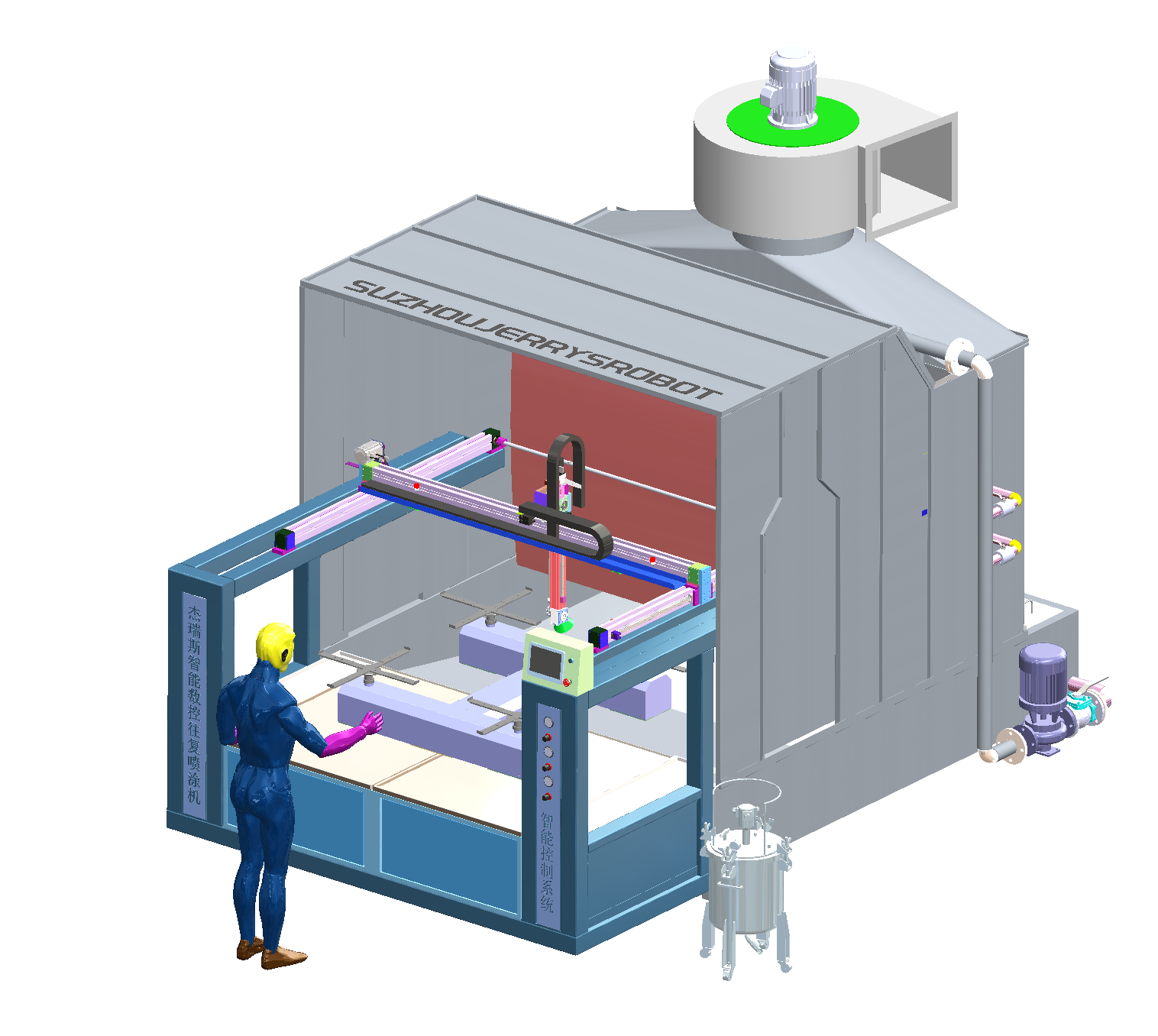

1. 防爆喷漆房防火岩棉房体、防静电地面、导电工装、接地系统（消除静电积聚）

2. 安全联锁回路房门打开自动停机、排风故障停机、可燃气体超标断电断漆

3.可燃气体浓度检测仪实时检测房内油漆溶剂挥发浓度，超标声光报警+急停

4. 急停、安全光栅、防爆照明机器人作业区域安全光栅，人员闯入立即停止喷涂；全屋防爆LED灯

5. 灭火装置干粉灭火系统/二氧化碳自动灭火喷头

七、通风、漆雾处理环保单元

1. 循环排风系统防爆排风机、送风风道，保持喷漆房负压，漆雾不外溢

2. 漆雾捕捉装置水帘柜（水洗漆雾）、干式过滤棉/纸箱过滤器，捕捉悬浮油漆颗粒

3. 废气净化设备活性炭吸附、催化燃烧CO/RCO，处理VOC有机废气，达标排放

4. 废水循环沉淀系统（水帘款）循环水池、漆渣絮凝沉淀装置，定期打捞漆渣

系统整体工作逻辑

1. 上料：工件装夹在自动转件工装/输送吊具

2. 信号触发：传感器检测工件到位，转件机构夹紧定位

3. 联动启动：PLC下发信号，转件伺服匀速旋转/翻转，同时喷涂机器人沿预设轨迹运动

4. 喷涂作业：供漆系统输送油漆，喷枪/旋杯雾化，静电加持提升附着；转件持续转动消除喷涂死角 5. 喷涂完成：机器人回原点，转件停止旋转，自动洗枪管路启动清洗枪嘴

6. 下料/流转：转件工装松开，工件流至烘干区，等待下一循环

 可选扩展模块

1. 烘干固化隧道（IR红外烘干/热风循环）

2. 自动上下料机械手

3. 在线厚度检测、色差检测设备

4. 远程运维、产线MES数据对接模块
