集装箱/高低压储能柜自动喷漆机器人系统完整配置及组成

整套工作站分为八大子系统，适配大型钢制储能箱体（户外集装箱储能、户内高低压储能柜）溶剂漆/水性漆静电喷涂，全部电气防爆，覆盖柜体外表面、内腔、加强筋、框架死角全自动喷涂。

一、防爆多轴喷涂机器人本体系统（运动执行核心）
1. 6/7轴防爆喷涂机器人主机
- 防爆等级 Ex d II BT4，整机密封防漆雾渗透；重复定位精度±0.05mm；负载5–10kg，适配旋杯/静电喷枪+管线自重

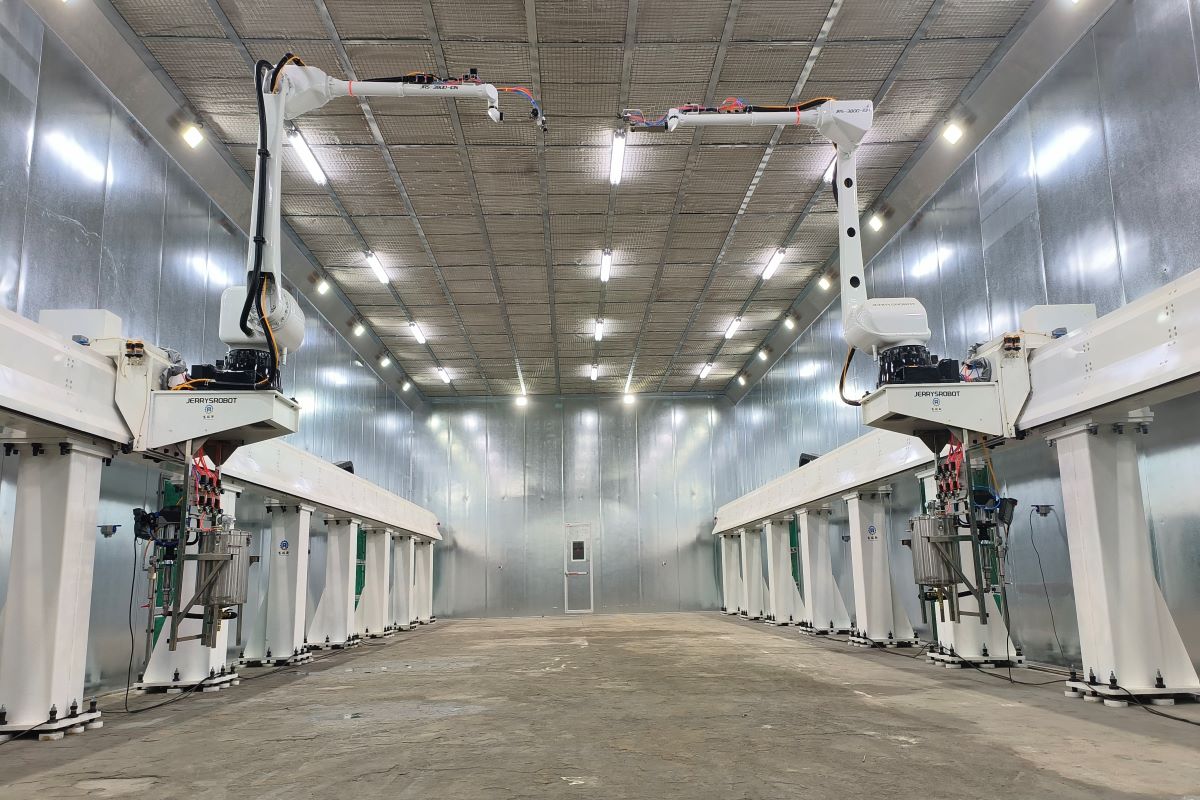

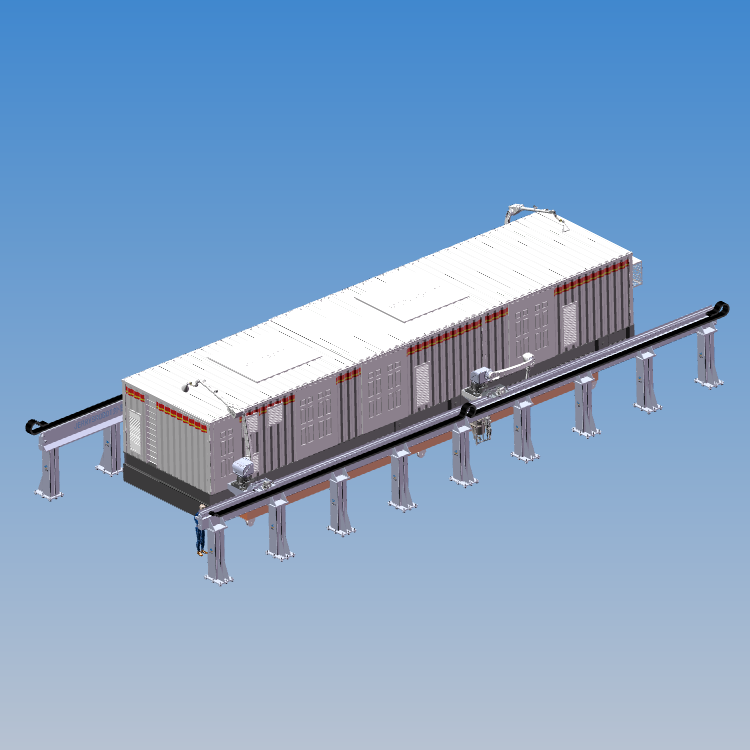

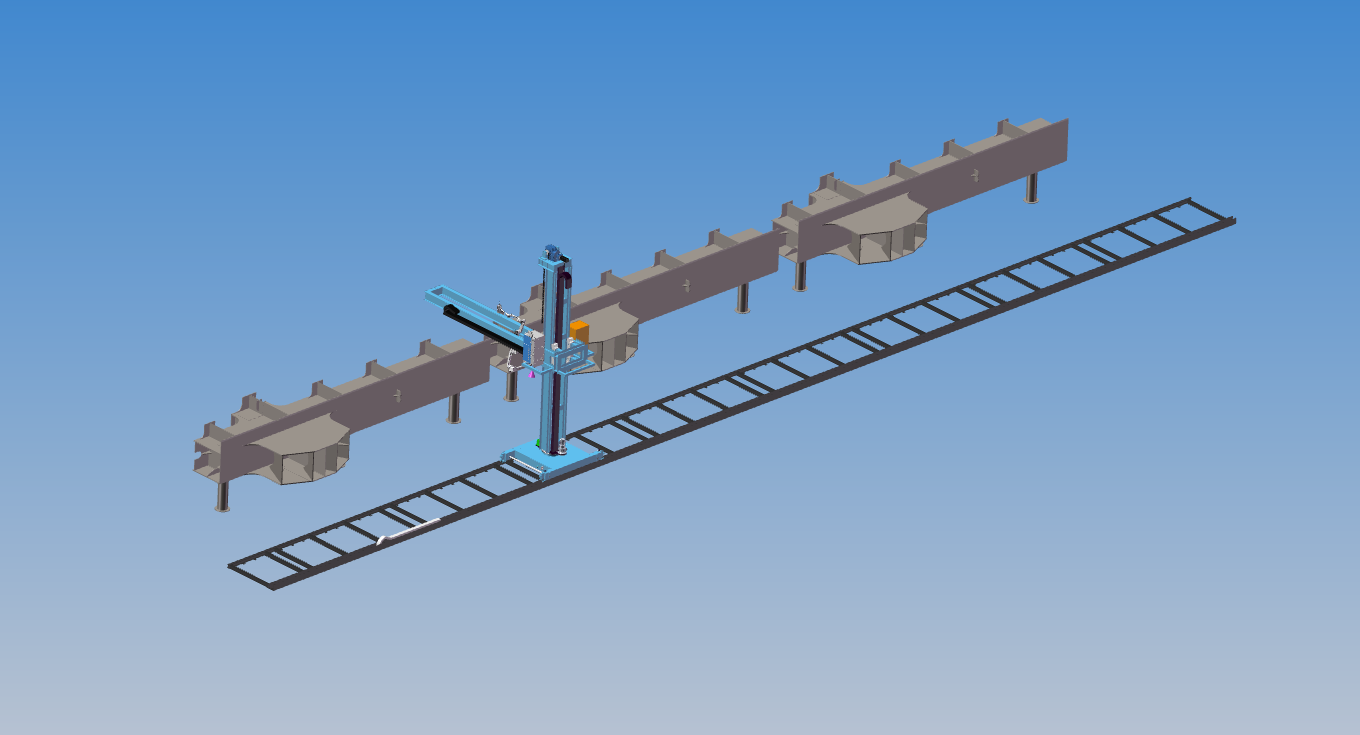

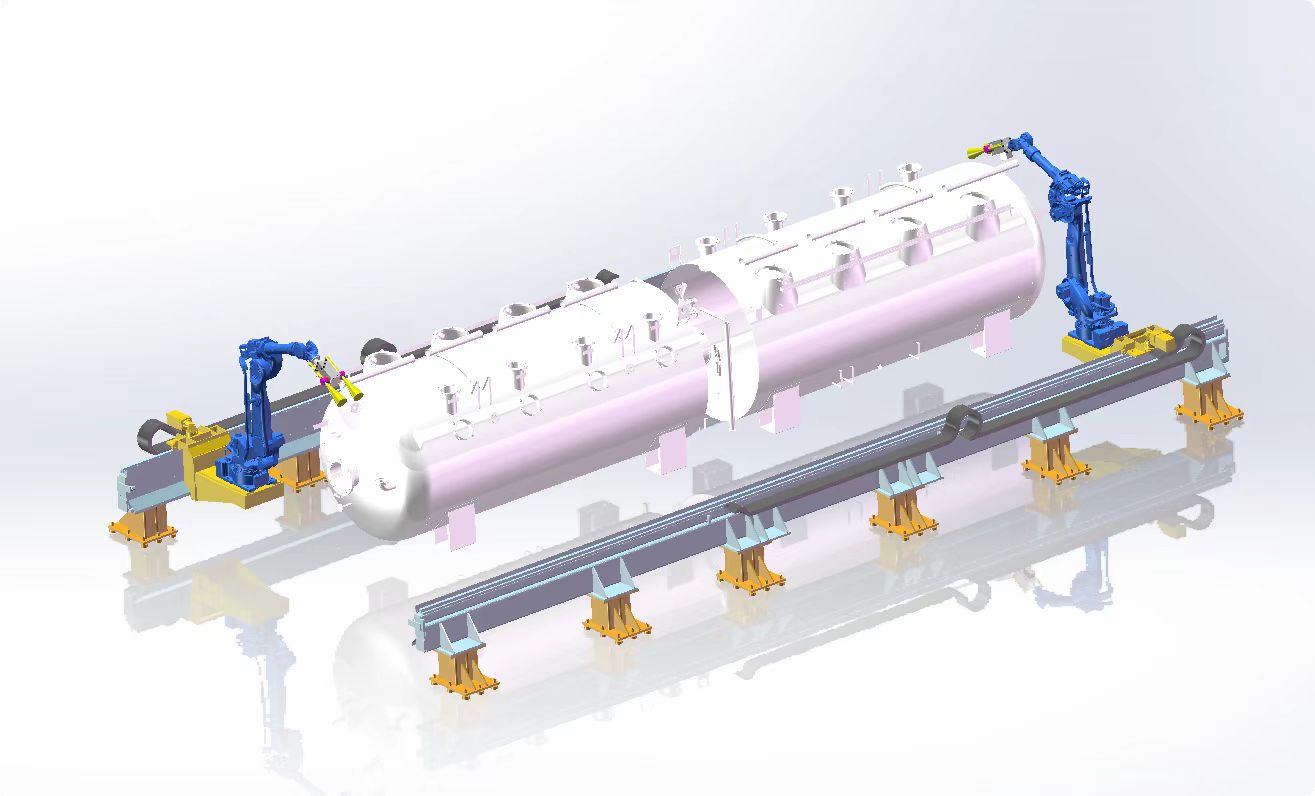

- 可选地面固定/地轨行走第七轴：超长行程适配20尺/40尺集装箱整柜一次喷涂
- 手腕3轴回转，可垂直、侧翻、伸入柜体内部喷涂内腔、横梁死角
2. 机器人防爆控制柜
- 独立防爆柜体，伺服驱动、编码器、安全回路集成；支持示教、离线程序调用、轨迹复现
3. 附属安装组件
- 机器人基座、拖链（防爆漆管/气管走线）、防撞缓冲传感器、静电接地滑环
二、静电喷涂流体供漆系统（成膜核心）
适配储能柜底漆、中涂、面漆、氟碳耐候漆，分高压无气/空气静电/旋杯静电三类配置
1. 喷涂执行枪具单元
- 主流：高速静电旋杯喷枪（涂料利用率85%+）；批量底漆可用高压无气静电喷枪
- 配套：高压静电发生器（60–100kV可调）、成形空气阀、扇形/圆形喷嘴、自动清洗喷嘴机构
2. 供漆动力单元
- 单组份：气动高压无气泵/压力供漆罐；双组份聚氨酯漆配自动配比混合机（配比精度±1%）
- 涂料搅拌器：金属漆、沉淀型漆持续搅拌防分层
3. 换色清洗模组（多色柜体选配）
- 多通道换色阀组、溶剂清洗罐、回收废液桶、气动吹扫阀，快速换色无混色
4. 管路与稳压过滤
- 抗静电输漆软管、三级油漆过滤器、压力闭环传感器、调压稳压阀，流量实时反馈调节膜厚



三、工件输送与精准定位系统（大型储能柜专用）

储能柜单台重量1–12吨，重载设计，实现自动进出工位、精准停靠

1. 重载输送设备
- 方案A：滚筒输送线（承载5–15T），适用于固定工位离线喷涂
- 方案B：地轨链式输送/悬挂积放链，流水线连续生产
- 方案C：重型伺服变位机（双工位旋转台），柜体360°翻转，一次性喷满六面
2. 定位识别机构
- 光电开关、编码器同步跟踪、自动对中推料机构，停位精度±2mm
- 3D视觉轮廓扫描系统（高端选配）：自动识别柜体尺寸偏差，机器人自适应修正喷涂轨迹
3. 静电接地工装
- 输送轨道导电铜排、接地碳刷，保证储能柜体全程可靠接地，提升静电吸附效果

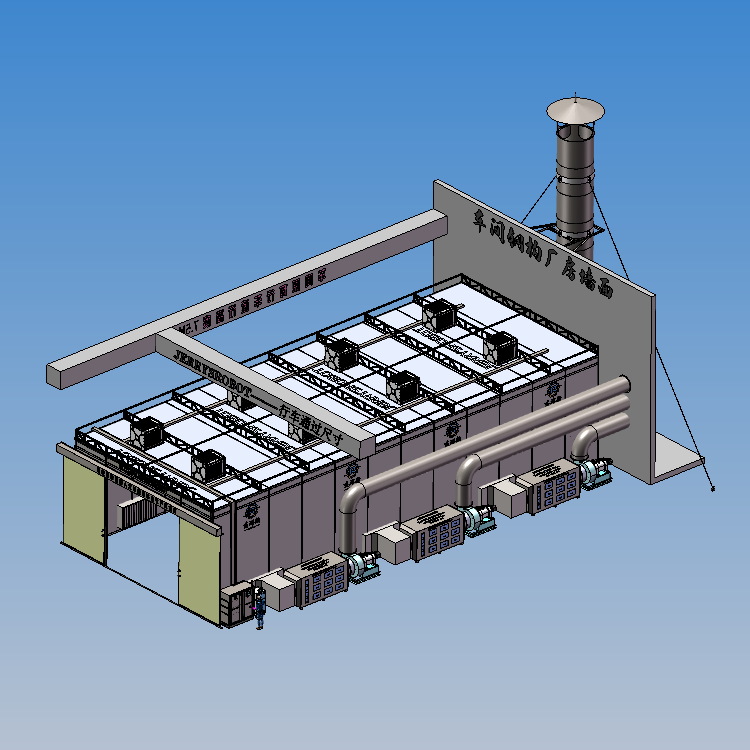

四、封闭防爆喷房与温湿度通风净化系统

1. 防爆喷漆房主体
- 钢结构防火岩棉房体，防滴落斜顶、不锈钢集漆槽；分区：喷涂区、流平区
2. 供气排风系统（防爆）
- 顶部层流洁净送风柜（初效+中效+高效过滤）；防爆离心排风机；风压、风速闭环控制
- 室内微负压，漆雾不外泄，VOC浓度实时监测报警
3. 恒温恒湿调控单元
- 冷暖空调、除湿机组，稳定20–25℃、湿度50%–60%，避免漆膜起泡、流挂、失光
4. 漆雾净化回收系统
- 一级：漆雾捕捉过滤棉/水帘；二级：活性炭吸附箱；三级RCO催化燃烧废气处理（环保达标）
- 循环废漆收集槽、排污阀



五、整机集成PLC智能中控系统（大脑总控）
1. 主PLC防爆控制柜
- 西门子/三菱防爆PLC，统一联动机器人、输送、供漆、风机、烘干、报警全设备
- 多组IO安全回路、防爆继电器、信号隔离模块
2. HMI人机操作终端
- 防爆触摸屏：程序调用、喷涂参数（流量、电压、移动速度）设置、产量统计、故障弹窗
- 支持存储上百种集装箱/高低压柜喷涂程序，一键切换型号
3. 数据交互模块
- 485/以太网通讯，对接工厂MES；实时采集膜厚、涂料消耗、设备稼动数据
4. 离线编程软件（标配）
- 三维建模导入，离线生成机器人喷涂轨迹，无需占用在线生产时间调试

六、前处理辅助预处理系统（喷涂前除尘除油）

1. 自动吹扫除尘单元
- 高压防爆吹风枪阵列，吹扫柜体表面铁屑、粉尘、焊渣
2. 静电消除除尘模组
- 离子风棒中和柜体静电，消除浮尘二次吸附
3. 人工补喷工位（选配）
- 防爆手持静电枪、独立小型供漆泵，用于机器人盲区补涂
七、烘干流平固化系统（流水线标配）

1. 流平段热风循环系统
- 低温热风均匀流平，消除喷涂橘皮、针孔
2. 固化烘干炉
- 燃气/电加热热风循环烘箱；红外短波烘干（水性漆快速固化）
- 温控模块、超温防爆保护、保温隔热炉体

八、防爆安全、消防与监测配套系统

1. 全域安全防护
- 安全光栅、防爆安全门、急停按钮、区域声光报警、防撞传感器
- 所有电机、风机、照明、电磁阀全部Ex防爆认证
2. 消防灭火系统
- 烟雾/可燃气体浓度探测器、自动CO₂灭火装置、泄爆窗
3. 在线质量监测传感器
- 非接触红外膜厚检测仪、涂料压力/流量传感器、温湿度传感器、VOC浓度传感器
4. 压缩空气净化系统
- 冷冻干燥机、精密过滤器、储气罐，提供无水无油洁净工艺气源
5. 静电释放、防雷接地总成
- 机器人、喷房、输送线独立接地网，消除静电积聚起火风险



整套系统适配储能柜工艺特点说明

1. 针对集装箱储能大平面、密集加强筋、柜体内腔、门框缝隙，7轴地轨机器人无死角覆盖；
2. 静电旋杯提升户外储能柜氟碳/聚氨酯面漆利用率，降低涂料成本；
3. 全系统防爆设计，适配溶剂型防腐耐候漆生产；
4. 重载输送+视觉定位兼容多种规格高低压柜体、10/20/40尺储能集装箱柔性混产。
